矩形顶管施工工艺

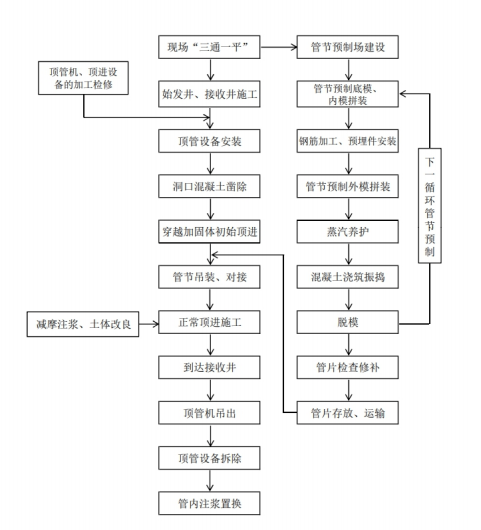

1、矩形顶管施工工艺流程
|

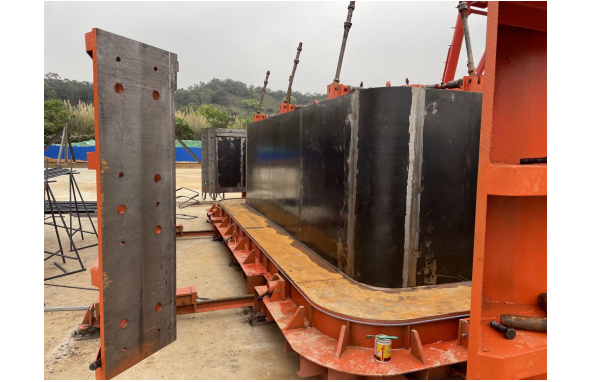

管节预制模板 |
管节钢筋笼加工 |
|
管节预制采用高精度钢模板，由专业模板生产厂家进行设计、制造。钢模板由底模、外模和内模组合而成。 采用侧模包底模，上下设拉杆，上拉杆采用双向螺旋定位拉杆，保证了管节预制的精度。 |

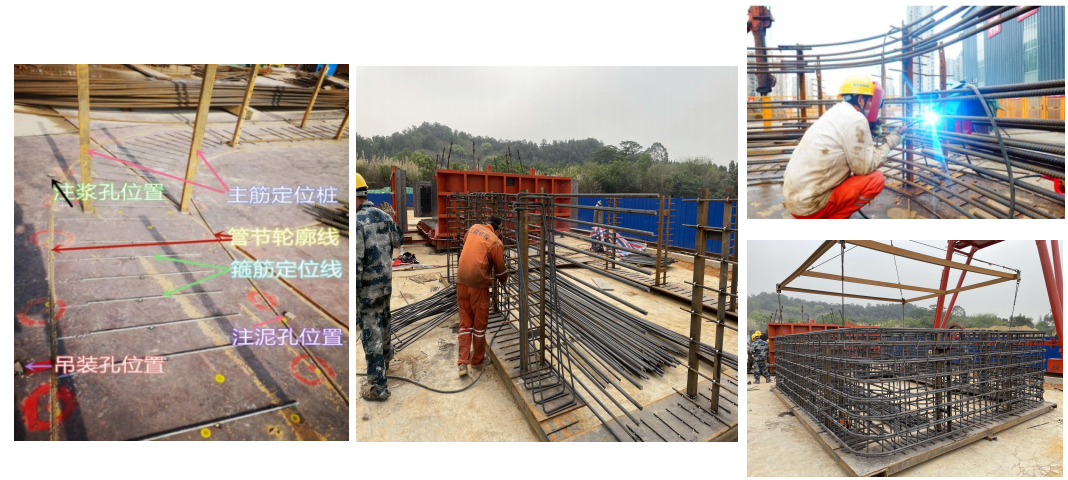

根据设计图纸设置钢筋笼胎架，对主筋、箍筋、预埋件位置进行准确定位并标识。 根据胎架标识点进行钢筋笼安装，主筋间采用单面焊接，主筋与箍筋间采用电焊，钢筋笼经检验合格后方可使用。 |
|
管节钢套环加工 |

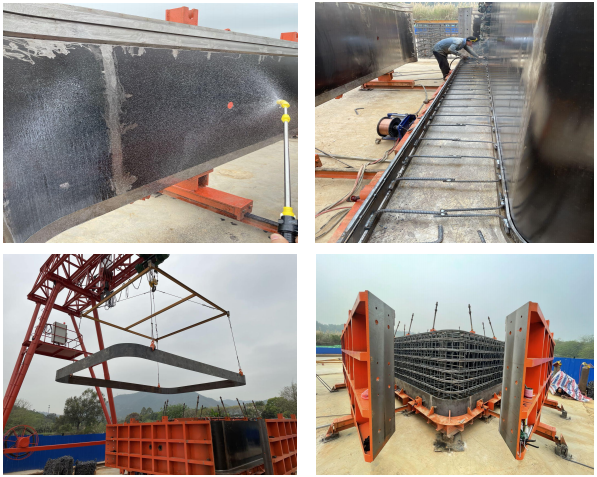

管节钢筋笼、钢套环入模 |
|

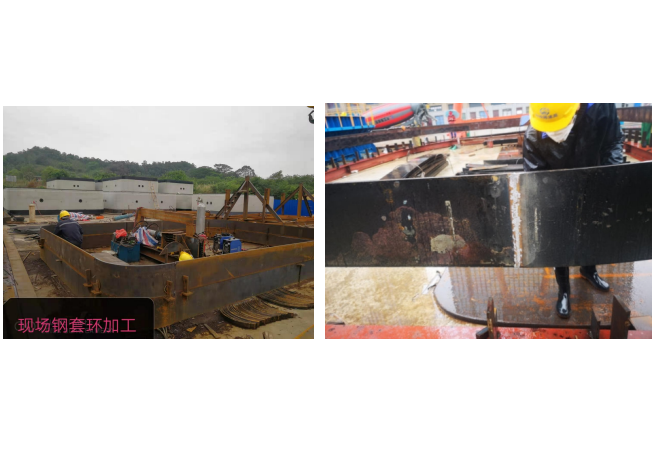

承口钢套环在定制的模具加工平台上焊接成型，焊接完成后进行防锈处理。 |
管节钢模拆模后清理干净，均匀涂抹脱模剂。将加工成型的钢 套环、钢筋笼依次入模。 |
|

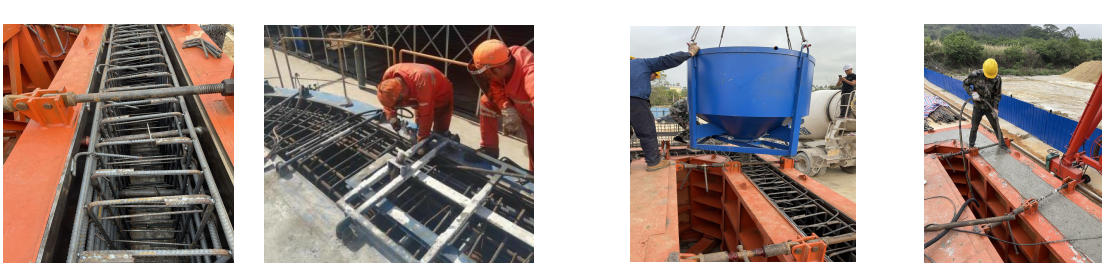

台模合模
|
混凝土浇筑
|
|
检查钢套环与钢筋笼连接，钢筋笼定位，预埋件数量
及位置符合要求后，进行模板合模、插口钢套环焊接安装。
|
采用汽车泵泵送或使用料斗送砼入模，根据管高分
层布料，插入式振捣棒振捣密实，上端面压实抹光。
|
|

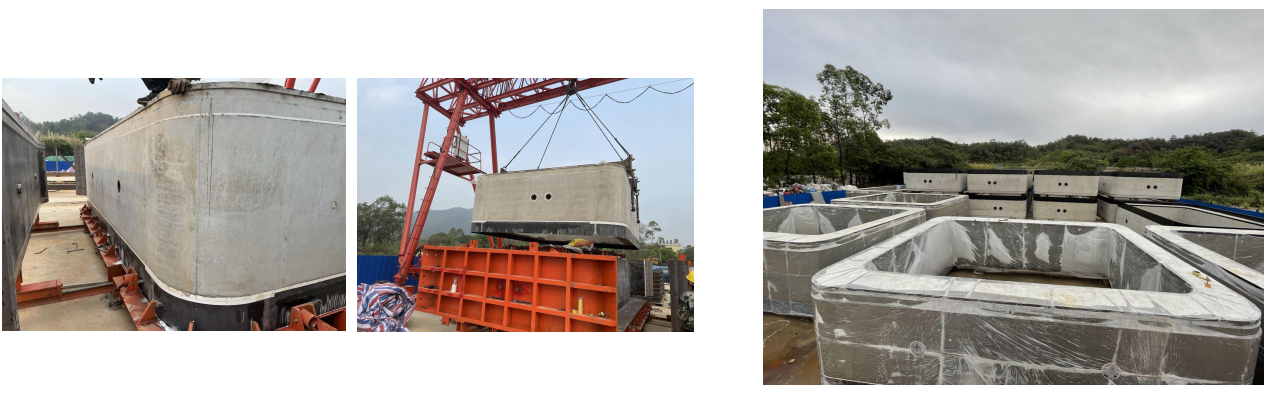

管节拆模及吊运
|

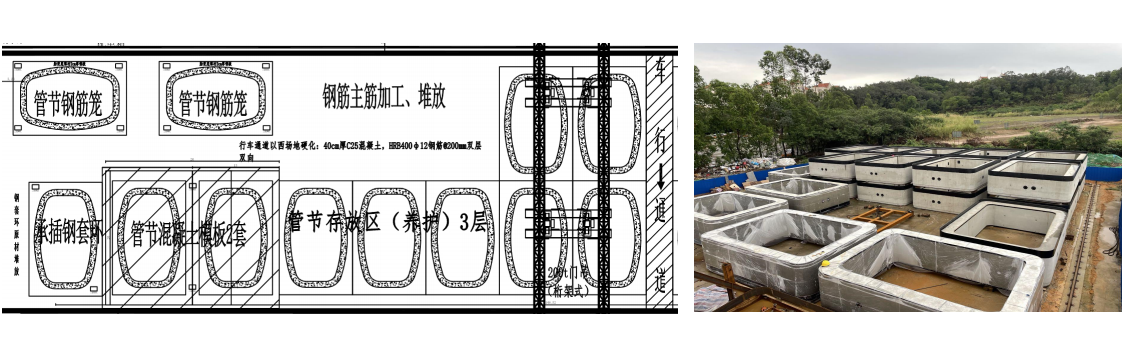

管节堆放及养护
|
|
先打开内外模合缝口，外模移动至安全位置，内模用
双向丝杠收起。
定制水平吊具与吊装孔相连吊出。
|
管节吊出后，放置在管节预制场，采用土工布或薄膜
覆盖，顶部布设一圈水管，进行散水养护。按生产先后顺序
堆放，堆放高度不超过3块。
|
|

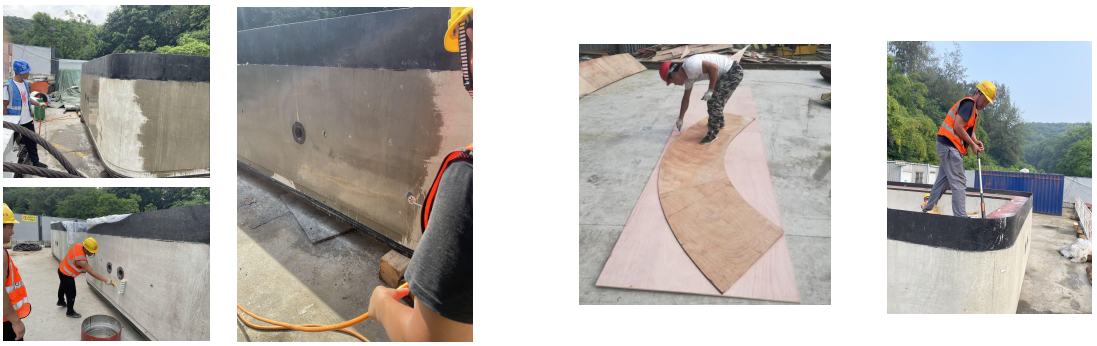

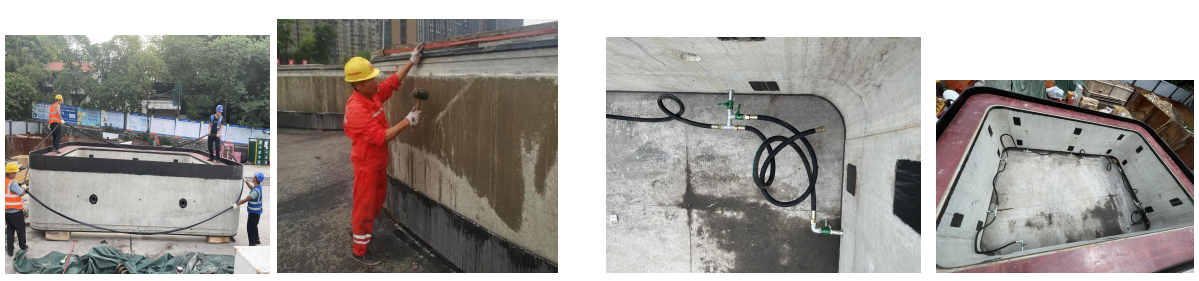

管节涂蜡
|
管节接缝胶合板
|
|
块状石蜡融化后，通过滚筒均匀涂刷，涂刷完成后采
用喷火枪均匀烘烤，使石蜡融化且均匀渗透至管节混凝土。
|
按照设计要求进行胶合板裁剪制作，采用专用胶粘贴
于管节上端。
|
|
管节止水条粘贴
|
管节减摩泥浆管安装
|
|
清除管节预留凹槽接触面灰尘，采用专用胶粘贴于凹
槽正中位置。
|
根据泥浆管长度，现场压制泥浆管，接头处采用生胶
带进行连接。
|
|
管节预制工效
|
|
钢筋笼安装：1个/1个胎架/1天。
管节预制：1节/1套模具/1天。
|
|
序号
|
工种 | 数量（人） | 备注 |
| 1 |
项目部管理人员
|
1 |
|
| 2 |
班组长
|
1 |
|
| 3 |
门式起重机司机
|
1 |
|
| 4 |
钢筋工
|
4 |
钢筋下料、钢筋笼安装
|
| 5 |
钢套环焊工
|
2 |
钢套环厂家人员
|
| 6 |
预埋件焊工
|
2 |
焊接预埋件
|
| 7 |
混凝土工
|
3 |
管节模板安拆、砼浇筑、
转运、养护
|
| 合计 | 14 |
|
|
| 序号 | 设备名称 | 型号 | 数量 | 使用部位 | 备注 |
| 1 |
砼料斗
|
2m²
|
1台
|
管节浇筑
|
/ |
| 2 |
砼罐车
|
12m³
|
3台 |
砼运输
|
/ |
| 3 |
电焊机
|
BXI-330
|
5台 |
施工全过程
|
3KW
|
| 4 |
插入式振动器
|
HZ6X-90
|
3台 |
振捣砼
|
3KW |
| 5 |
钢筋切断机
|
GJ5-40-1（QJ40-1）
|
1台 |
管节钢筋制作成型 |
3KW |
| 6 |
钢筋弯曲机
|
GJ7-45（WJ40-1）
|
1台 |
3KW |
|
| 7 |
钢筋调直机
|
GJ4-14/4（TQ4-14）
|
1台 |
4KW |
|
| 8 |
钢筋笼胎架
|
/ |
1套
|
钢筋笼加工 |
|
| 9 |
管节模具
|
/ |
1套 |
管节浇筑 |
|
| 10 |
钢筋笼水平吊具
|
/ |
1套 |
水平吊运钢筋笼 |
|
| 11 |
管节水平吊具
|
/ |
1套 |
水平吊运管节 |
|
| 12 |
叉车
|
|
1台 |
转运箍筋、小材料 |
|
| 13 |
桁架式门吊
|
MG(50+10)T-25m
|
1台 |
钢筋笼、管节及材料转运 |
|
3、顶进施工准备
|

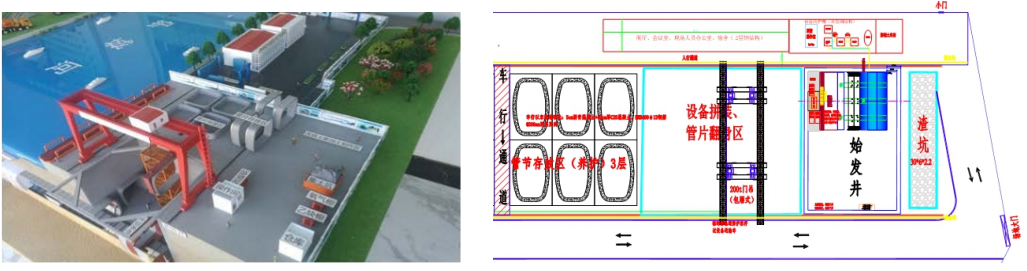

场地布置
|
|
顶管机始发场地需考虑管节堆放区、施工作业吊装区、泥浆制备区、弃渣区、材料堆放区、施工通道等；大概需要1500m2～ 2000m2。 |
|

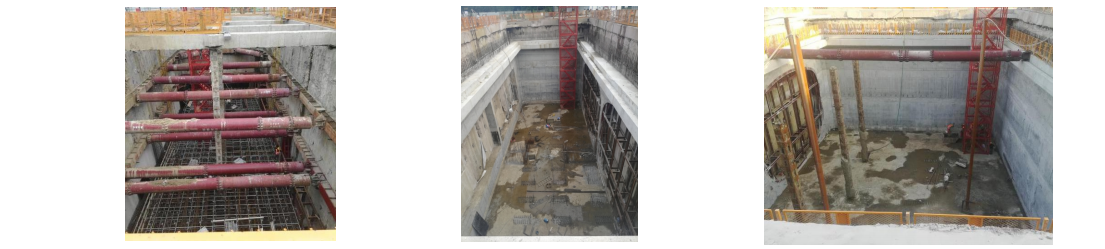

工作井
|
|
始发接收井须满足井壁支护和顶管机始发推进反力的作用。可采用钢板桩、沉井、地下连续墙、灌注桩、型钢水泥土搅拌墙等结构形式进行施工。
始发井最小净长度根据顶管机长度、顶铁厚度、顶推油缸长度、垫铁及后座厚度等综合确定；最小净宽度根据顶管机宽度，考虑每边1.5m施工操作空间确定。

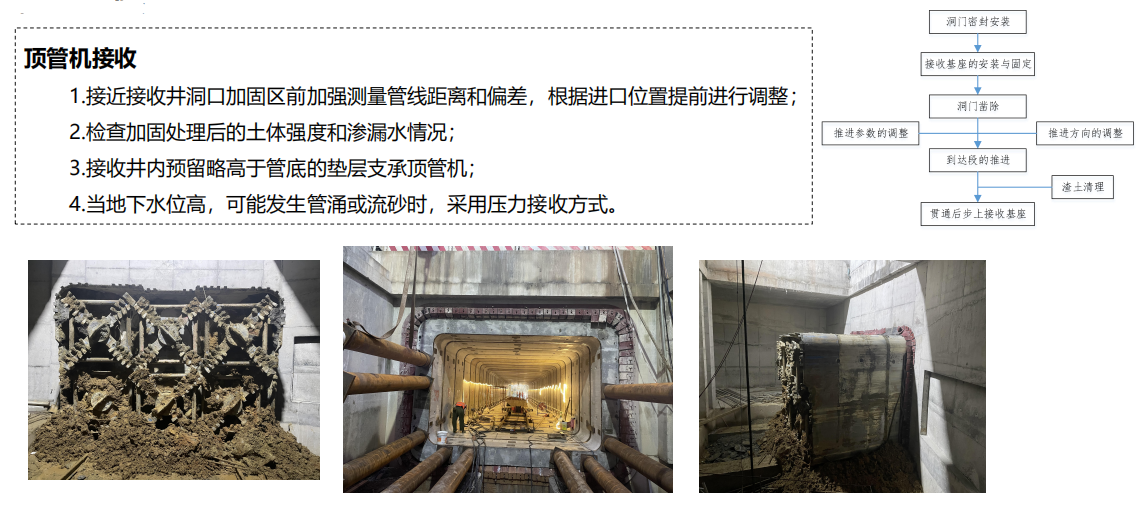

接收井最小净长度和净宽度满足顶管机在井内拆除和吊出即可。
|
|

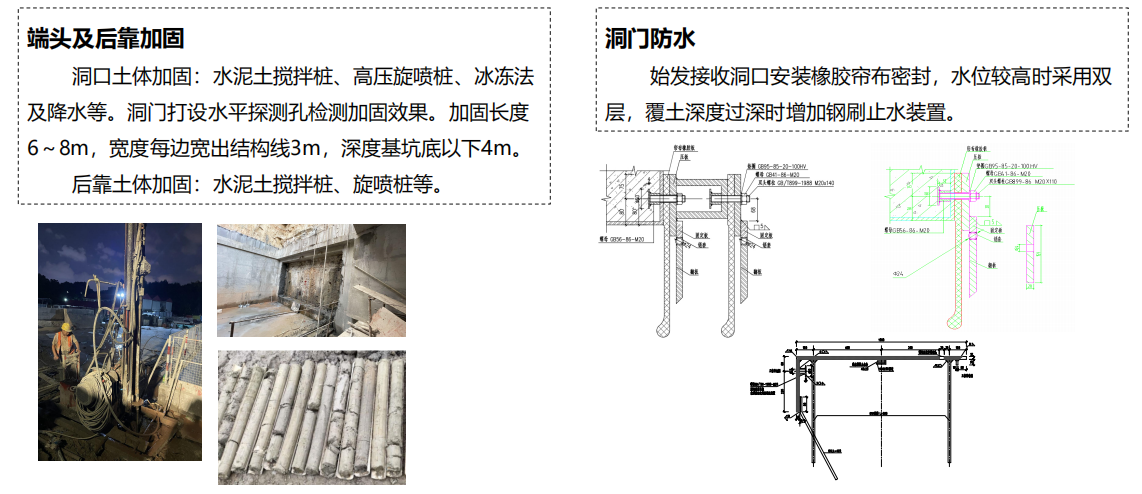

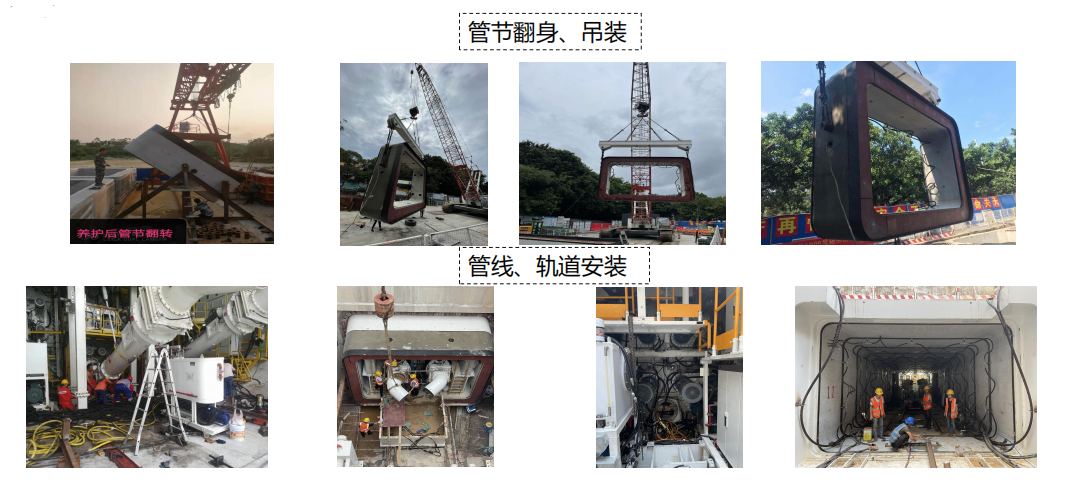

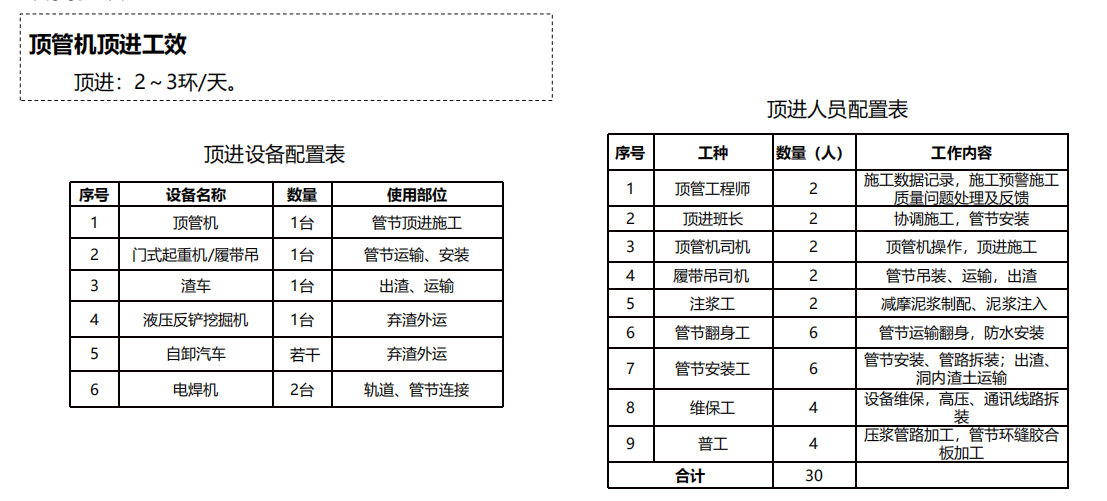

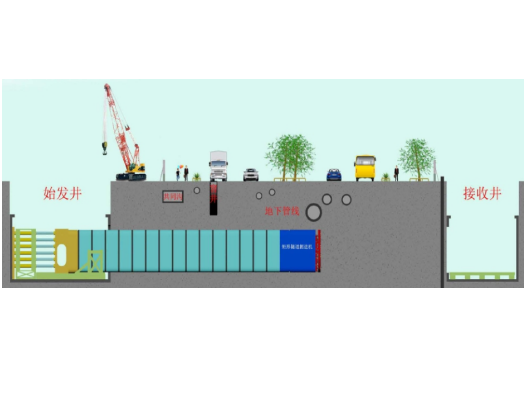

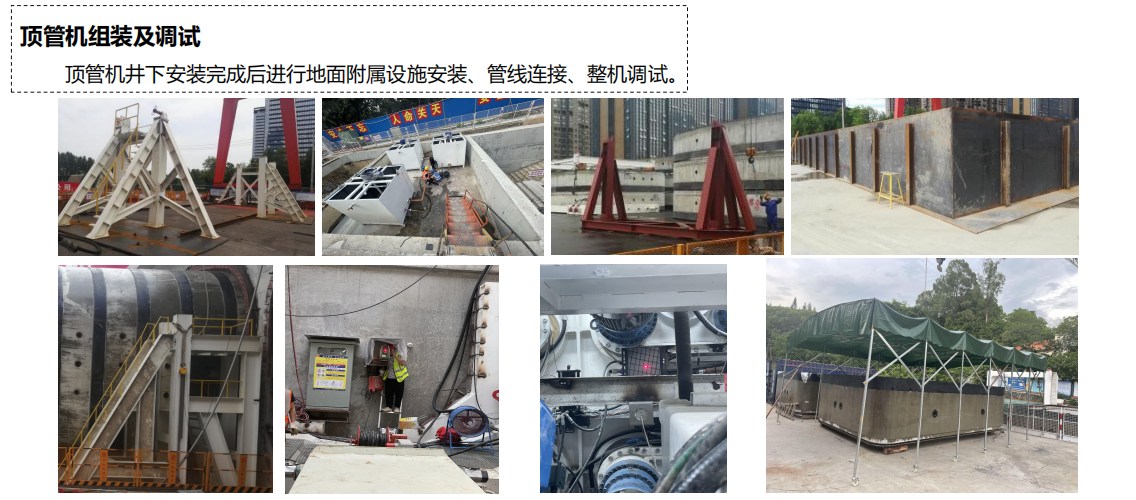

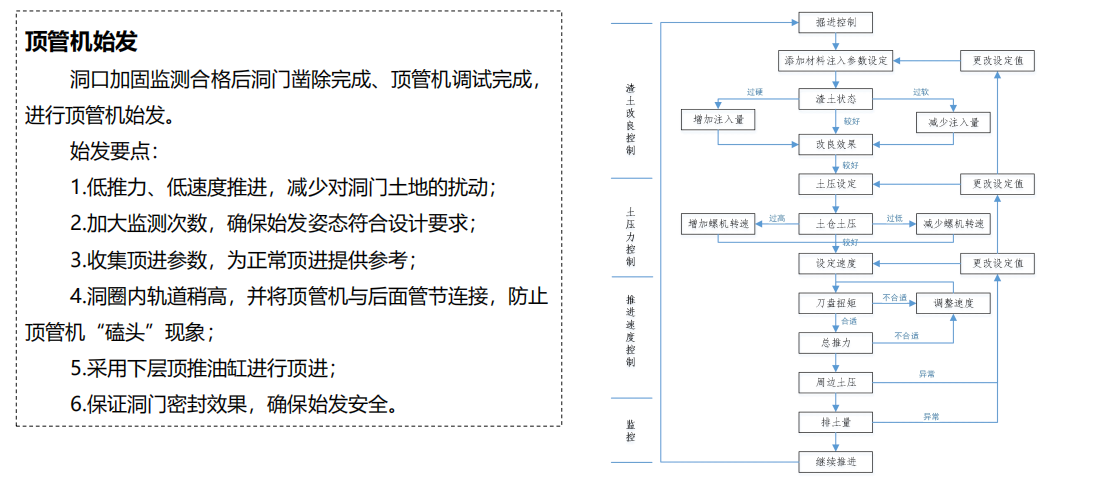

顶管机顶进
|
|
顶管机顶进主要施工工序及注意事项：
1.管节、钢套环、橡胶密封及衬垫材料验收合格。
2.土仓压力：与地层土压力和静水压力相平衡。
3.顶进速度：始发顶进5～10mm/min，正常顶进10～20mm/min。
4.主推力：由顶管机前端的迎面阻力和管壁外周摩阻力决定，随顶进距离的增加而增大。

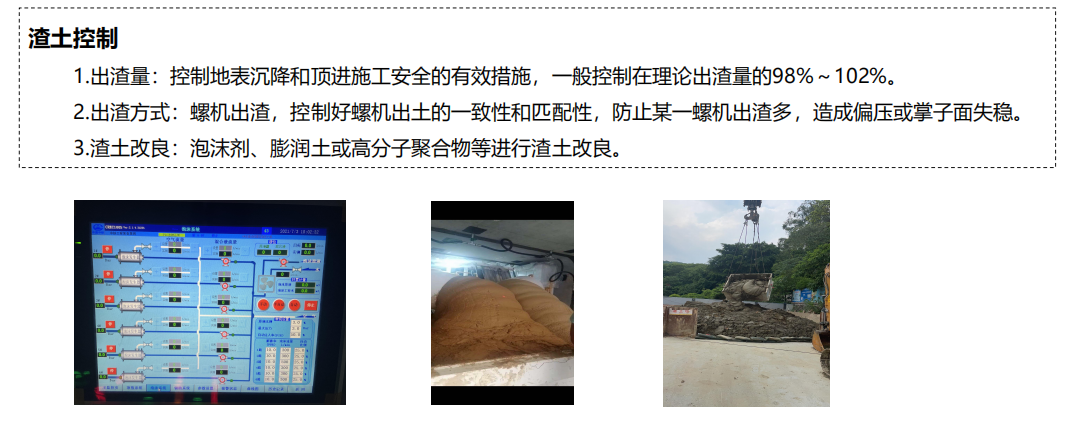

5.渣土改良：顶进过程向刀盘、土仓、螺旋输送机添加泡沫剂、膨润土、或高分子聚合物等进行渣土改良。

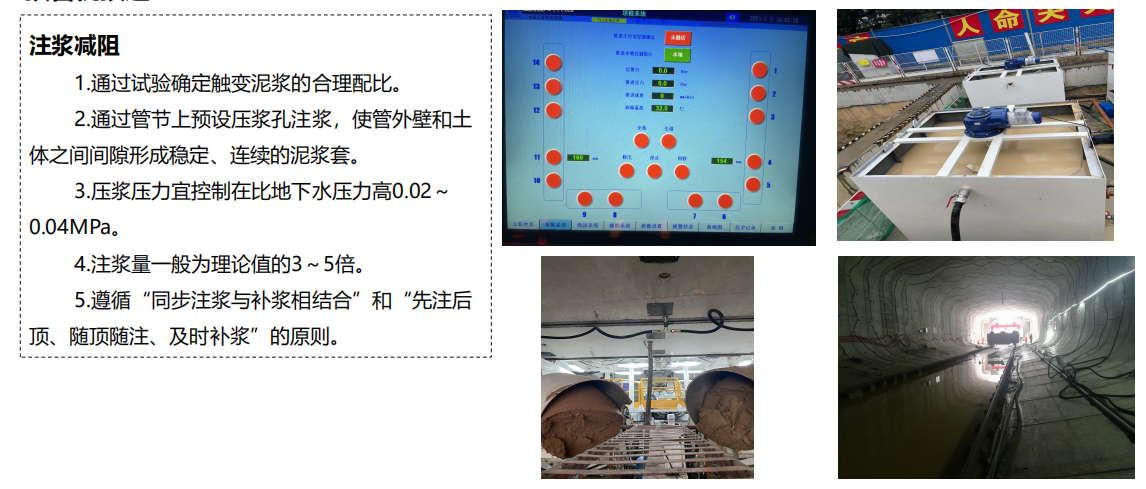

6.减摩泥浆：顶进过程中向管壁外注入触变泥浆降低顶进阻力及填充超挖间隙。

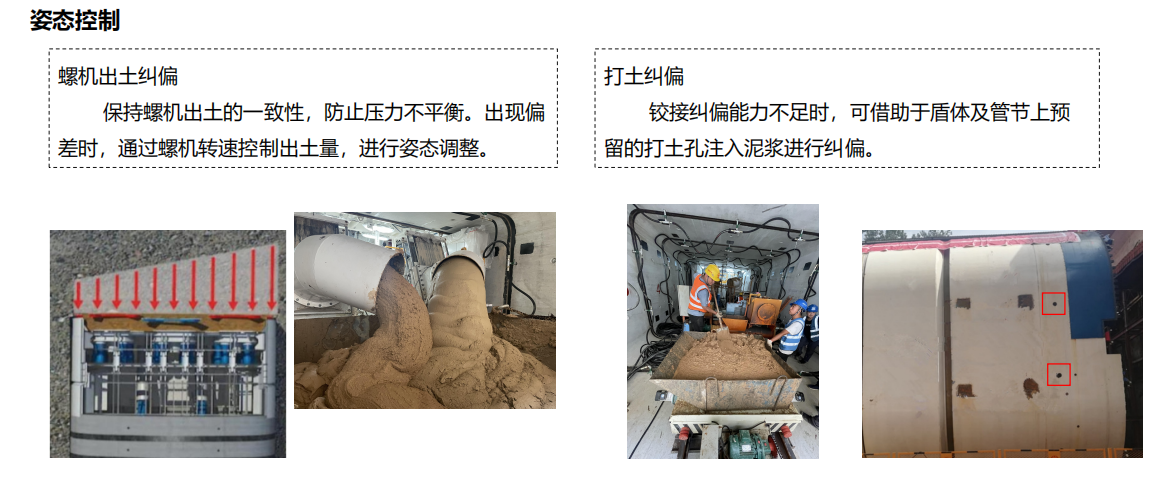

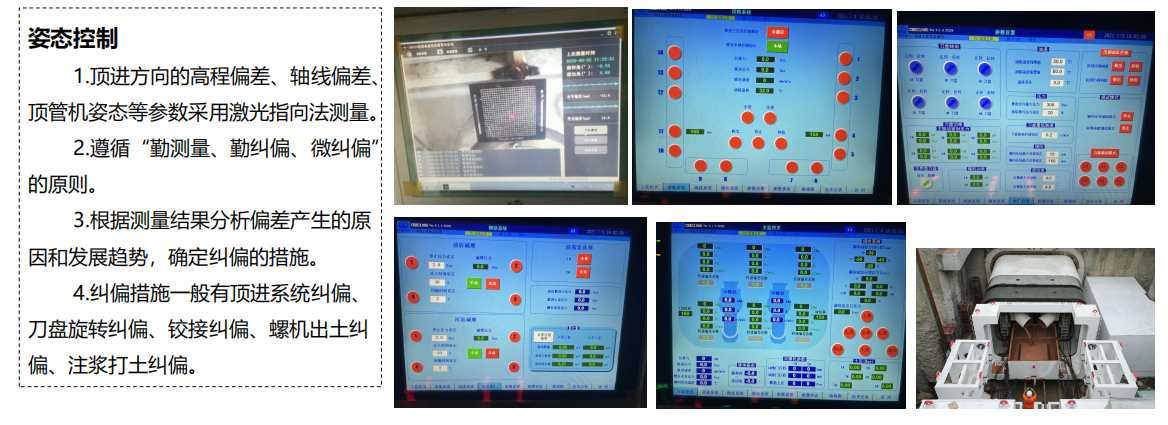

7.顶进姿态：自动测量导向系统结合人工复测，遵循“勤测量、勤纠偏、微纠偏”的原则控制顶进姿态。

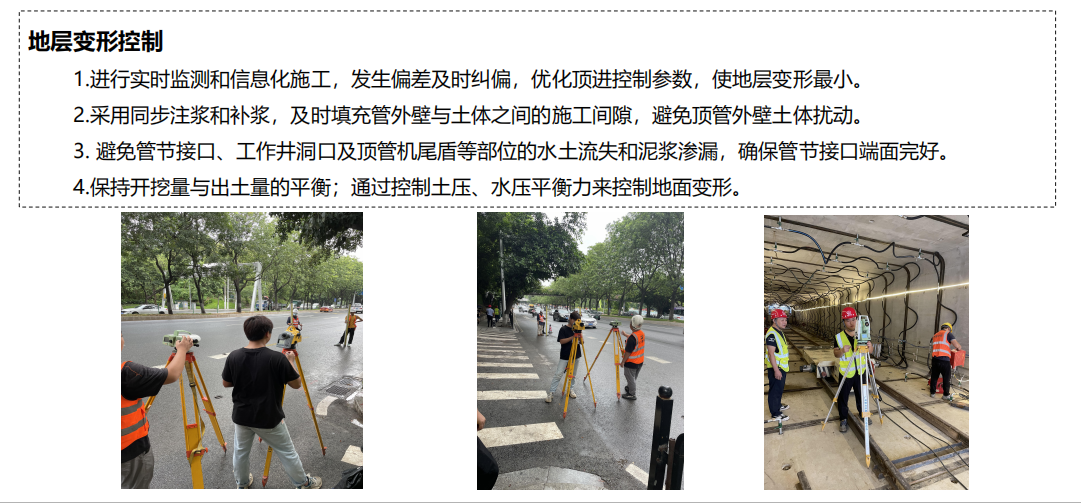

8.沉降及地层扰动：合理布置沉降测量点，2小时测量一次，沉降累计值超预警值或异常时，及时调整顶进参数，
采取相应措施，确保顶进施工及管节上部安全。
|

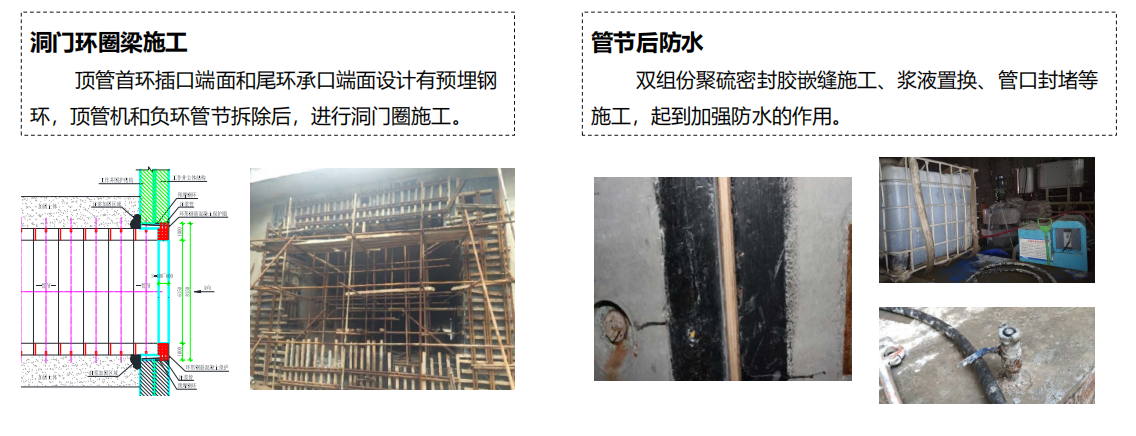

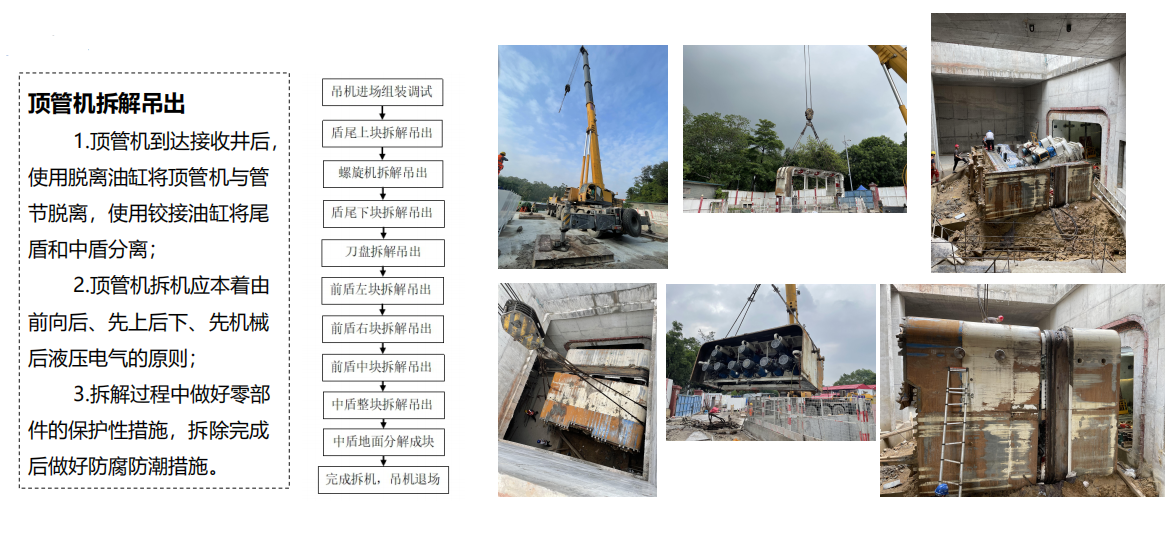

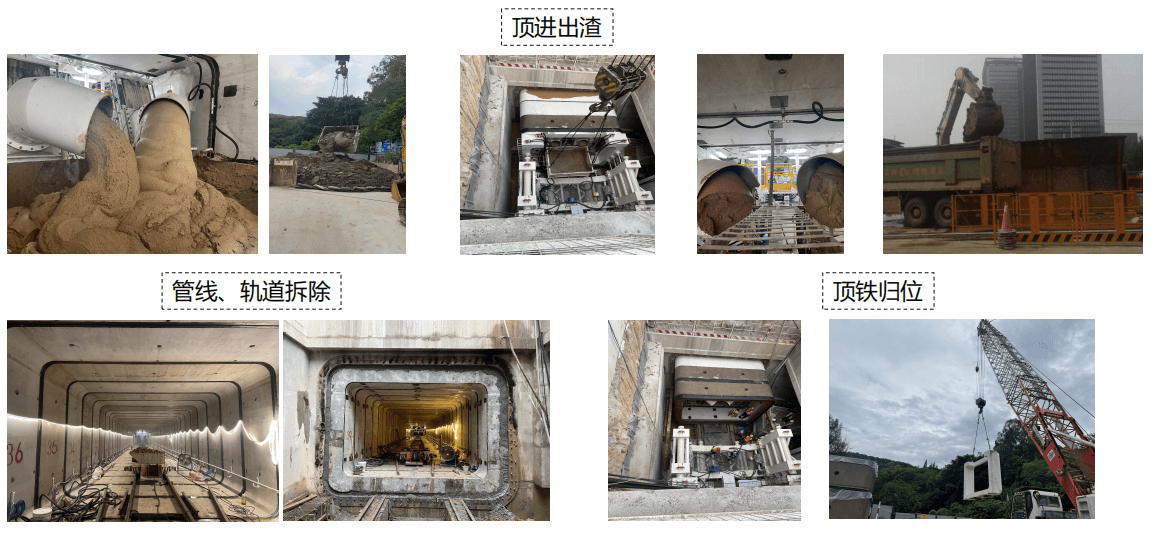

4、后期工作
